ASTA MALDI-TOF 질량분석기

MALDI TOF 질량분석기(Matrix Assisted Laser Desorption/Ionization Time of Flight, Mass Spectrometer)는 시료의 구성물질들을 이온화 시켜 생성된 이온들이 검출기에 도달하는 데까지 소요되는 시간 값을 측정하여 분자량을 분석하는 장비입니다.

MALDI TOF 질량분석기는 지난 2002년 일본의 다나카 고이치(Tanaka Koichi)가 노벨상을 수상한 획기적인 물질분석기기로써 현존하는 분석기기 중에서 가장 정확하고 신속하게 고분자 단백질을 측정할 수 있습니다. 기존의 질량분석법의 정확성과 정밀성을 유지하면서도 고감도, 고질량, 대용량 분석이 가능한 경제적인 분석기기로 의료, 바이오, 환경, 고분자연구, 검역 등 다양한 분야에서 활용이 가능합니다.

MALDI TOF 질량분석기의 제품화에는 수천 개의 부품들과 체계적인 소프트웨어(SW)까지 유기적으로 연동되는 고도의 통합시스템 구축이 요구되므로 기술적 진입장벽이 높아 전 세계적으로 개발업체가 극소수에 불과합니다.

㈜아스타는 지난 2014년 국내 최초이자 전 세계에서 5번째로 MALDI TOF 질량분석 장비인 MicroIDSys®를 개발 완료하여 미생물 진단용으로 상용화에 성공했습니다. 이후 암진단용인 NosIDSys® 출시를 예정하고 있습니다. MicroIDSys®는 타 제품 대비 기능적 동등성을 확보함과 동시에 사용자의 편의를 고려한 소프트웨어(SW)를 탑재하고 보다 안정적인 유지보수가 가능하도록 모듈화(Modulization) 시스템을 설계부터 생산까지 국내 기술로 이뤄냈습니다.


▶ MALDI-TOF 질량분석기 프로세스

  • STEP 01

      분석물질이 이온화 할 수 있도록 시료에 매트릭스라는 저분자의 유기화합물을 혼합하여 고체상태의 결정을 형성

  • STEP 02

      짧은 주기의 강한 펄스레이저를 조사하여 결정화된 시료 매트릭스 혼합물로부터 이온을 방출

  • STEP 03
    방출된 이온 중 가벼운 이온은 먼저, 무거운 이온은 나중에 검출되는 원리에 의해 이온의 비행시간을 측정하여 물질의 질량을 측정


▶ MALDI-TOF 질량분석기 응용분야


IDSys RT 분석 시스템


IDSys RT는 고감도/고분해능의 말디토프(MALDI-TOF) 질량분석기로, 바이오물질의 정확하고 빠른 분석이 가능합니다.

▶ 분석대상

​바이오물질

  • DNA

  • 단백질

  • 펩타이드

  • ​당

고분자유기물

  • ​폴리머

▶ Reflector Mode


Reflector가 장착되어 분자들이

진공관 안에서 비행할 수 있는

거리가 늘어남에 따라

높은 감도와 분해능력 구현

▶ MALDI Imaging


레이저 빔 사이즈를 5μm까지 조절하여 높은 해상도 구현

▶ MALDI Mass Spectrometry Imaging


2D Scanning을 통해 위치별로 MALDI-TOF 스펙트럼을 측정하여, intensity를 color scale로 매핑하여 질량별 이미지 구성

▶ 응용분야

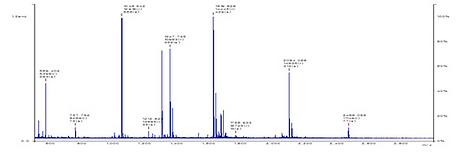

프로테오믹스 (단백질 연구)

[peptide/protein]
단백질의 구조 및 기능연구, 단백질간 상호작용 확인 등

글라칸분석

[Glycan]
세포/조직 특이적 당 패턴 확인을 통한 질병진단


고분자분석

[PEG2000]
다양한 고분자의 확인

유기물 소재분석

[OLED Materials]
디스플레이 소재 성분분석 및 QC
